一、产品简述

“ZLK-双罐直饮型 全自动连续式蒸汽开水器”，是本厂在传统的“全自动蒸汽开水器”的基础上，进行改良的新一代全自动蒸汽开水器。该专利产品彻底改善了市场上传统的“全自动蒸汽开水器”的缺点，一经投产，广受好评！适合广泛有蒸汽条件的单位所使用。　

技术背景：目前市场上开水器均采用“单罐型全自动蒸汽开水器”，传统的单罐型因单罐式内部开水与温水、冷水只是从上到下分层次混合在一起，从罐内的中上部可放出开水，优点是结构简单、经济、易维护，只要蒸汽稳定供应，一般能够源源不断提供开水，是当今市场普遍采用的结构形式；“单罐型全自动蒸汽开水器”缺点：如水位控制阀失灵或停汽、蒸汽温度压力不稳定，饮用水即可能为阴阳水。

结构形式：此专利产品为双罐结构，外罐为双层不锈钢筒体加夹层保温，外罐内部由浮动盘管、加热沸腾区及一只内罐(开水罐)构成。“开水罐”为安装于外罐内部的独立罐体，可以理解成“开水收集罐”，用来自动收集加热沸腾后生成的开水。外部加热罐产生的开水，通过自控装置进入“开水罐”，即使停汽或控制系统失灵，您都不会喝到阴阳水或千沸水。同时因“开水罐”位于加热区的上部，一直处于恒定保温状态。

优    点：

1，杜绝千沸水。双罐结构：“开水罐”与加热沸腾区隔层分开。如无人放开水时，“开水罐”水满，加热区烧开后的开水不往开水区转送，加热区因没有冷水补进没有热损失，蒸汽停止加热，既节约能源，又彻底杜绝千沸水；此工作原理先进于市场上普通使用的全自动蒸汽开水器，为开水器领域重大技术突破。市场上的全自动蒸汽开水器工作原理是依靠蒸汽不断加热不断沸腾，虽然有的也为双罐结构，但原理是将经不停加热沸腾后的开水溢向开水区，显然此种方式生成的开水为千沸水。

   2，彻底告别阴阳水。开水生成口装设电磁阀，只有达到设定温度的水才能进入开水罐，同时因为电磁阀为常闭原理，即使电磁阀失灵，混合水也不会进入开水罐。也就是：从开水罐水龙头放出的水只可能是开水，达到直饮效果。此工作原理极大地改善了饮水卫生，先进于传统的单罐式蒸汽开水器。

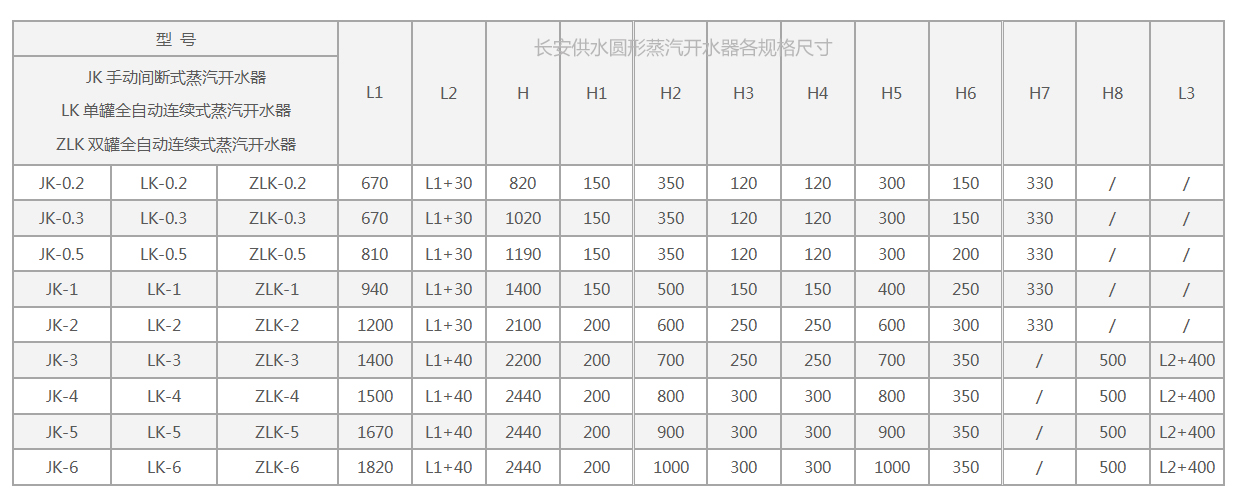

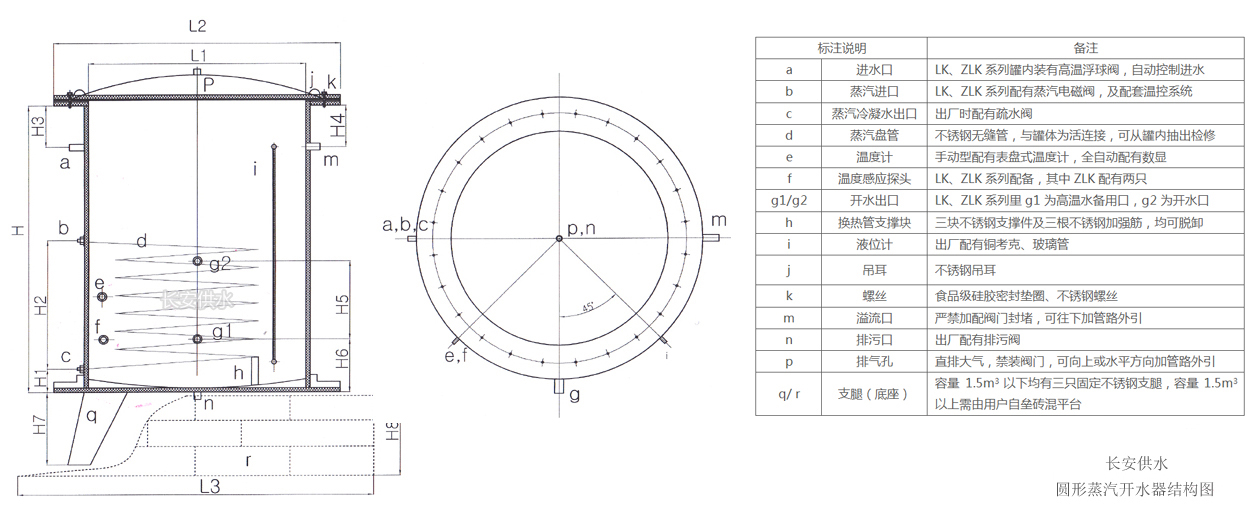

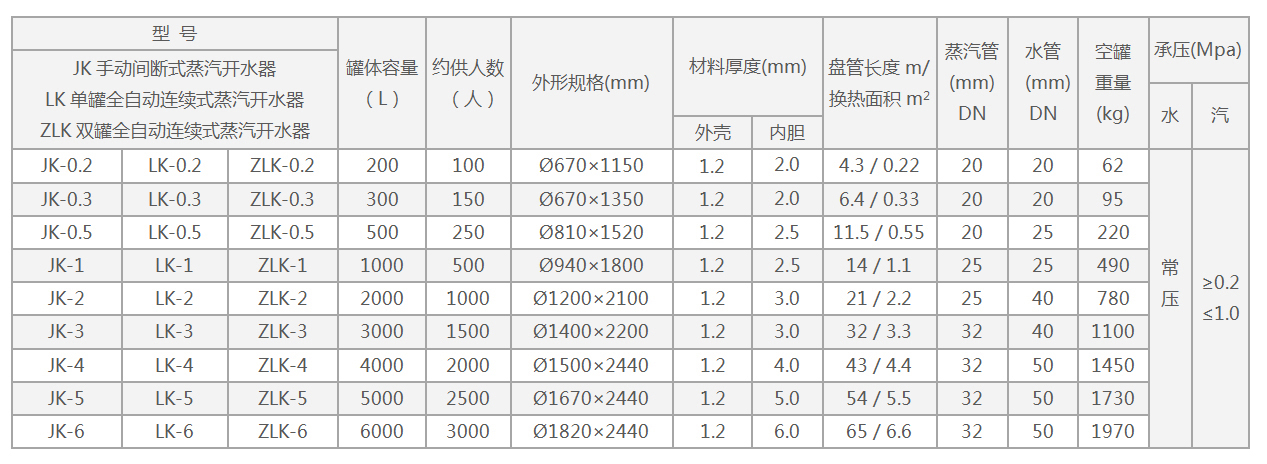

二、结构图、技术参数、尺寸表（见下）

三、安装注意事项：

      1、将设备置于平实的基础上；接上进水、溢流、排污；安装液位计、水龙头；液位计为一对铜阀和一根玻璃管；

2、顶端排气口保持畅通，如需要引出室外，请保持管路平行或向上延伸，排气管禁止安装任何阀门、禁止变小管径、禁止将排气孔与溢流、排污共用一个管道；如一幢楼上下有多台蒸汽开水器，每台开水器应尽量使用单独的排气管，如多台开水器并联使用一根主排气管，主排气管管径应≥DN50，同时主排气管顶端、底部都应保持畅通、直排大气。

3、溢流口禁止安装任何阀门或变小管径，溢流口可与底部排污管道连接后排入地沟；

4、使用无缝钢管连接蒸汽至开水器标注的蒸汽进口，并安装蒸汽截止阀。应在蒸汽电磁阀前后安装旁通管路阀门，便于电磁阀损坏检修时手动直接送汽（见安装示意图），电磁阀阀体上的箭头指向开水器；蒸汽工作压力0.2Mpa～1.0Mpa为宜，如有多台开水器并联使用一根蒸汽主管道，蒸汽主管道的管径应≥DN50。调试时应单台调试；

5、蒸汽出口安装疏水器，并安装疏水器旁通管路阀门，疏水器箭头指向离开开水器。疏水阀旁通管道的作用：⑴、当刚开始使用蒸汽开水器时，因蒸汽来路管道里冷凝水量较大，容易使疏水器拥堵，导致开水器加热缓慢，此时可打开旁通阀门对冷凝水进行直排。⑵、当疏水器失灵需要更换时，可打开旁通直排冷凝水；

6、如多台开水器并联使用一根冷凝水排水管，应确保此冷凝水主排水管管径大于单台开水器冷凝水管径，主排水管具体管径视开水器数量而定，以顺畅排出冷凝水为宜。同时要确保冷凝水主排水管顶端、下部都直通大气，请勿将排水管顶端封闭或下端浸没水中，否则会导致冷凝水排水管不畅，冷凝水和蒸汽的汽水混合物会淤积在开水器换热盘管内，使蒸汽不能顺利换热。

7、将电控箱挂墙，水温感应探头和电磁阀连接至电控箱相应插口。

四、ZLK型全自动蒸汽开水器操作规程：

1、水系统：水、汽、电安装结束，手动打开进水截止阀，然后截止阀一直保持开启状态。水满后罐体内部浮球阀会自动关闭进水。随着放出开水，浮球阀补进相应冷水到罐体下部加热区。

2、蒸汽系统：罐体内水满后，手动打开蒸汽管道上的蒸汽截止阀、设备正常运行时此阀门一直保持开启状态，根据用户所设定的水温要求，当达到（或低于）所设定水温，蒸汽电磁阀自动开启（或关闭）。

3、电路系统：水、汽阀门开启后，手动开启电控箱上电源键。蒸汽电磁阀和感应探头（控制水温的热电藕）进入工作状态。电控箱面板上有手动设定水温的“+、-”按钮和上面的红色数字显示面板。开水水温设定98℃。红色数字显示是当前罐体实际水温。

4、加热过程正确现象应是：开启蒸汽后，加热过程的前期，在蒸汽出口会有大量蒸汽冷凝水排出，说明蒸汽疏水器正常工作；加热一段时间随着水温上升，蒸汽出口夹杂出现少量蒸汽随着冷凝水一起排出(汽水混合物)；水接近沸腾时只有少量蒸汽排出，直至蒸汽出口处于静止状态。此时罐内水已全部烧开。加热时间视蒸汽压力、蒸汽温度、水容量而不同。

5、如停水、停汽、停电，或者实行定时供水、供汽，请在供水结束后切断水、汽、电。下一次供水时开始再全部打开。

6、“LK”系列产品在实际工作中如果大流量地不间断持续放水，将可能会导致水温下降。在大量放水时请注意温度显示。

7、如水质不好，应定期对设备除垢。除垢切勿使用化学药剂，应人工手动除垢。方法：打开顶盖螺丝（卸下顶盖前应做好定位记号），卸下蒸汽盘管，手动刮、铲水垢。

五、ZLK型全自动蒸汽开水器故障与检修：

现象1：蒸汽开水器加热时间很长，甚至水温一直不上升：

(1)、检查蒸汽温度压力；蒸汽工作压力0.2Mpa～1.0Mpa为宜。

(2)、检查疏水器是否正常工作，可打开疏水器旁通让冷凝水直排，如打开旁通阀门后冷凝水排出明显加大，加热明显加快，可能是因为蒸汽管道太长，聚集在管道里的冷凝水量太大。等冷凝水基本排完，再关闭旁通阀门，直接通过疏水器工作，仍然不能加热，说明疏水器可能失灵；

解决方法：如果是蒸汽来路管道太长，应通过提升蒸汽压力。如果是疏水器失灵，应更换疏水器。

(3)、检查开水器内部的蒸汽换热管是否畅通。检验方法：卸下疏水器，看是否有汽水混合物出来。如果没有，说明换热管可能堵塞。建议找根铁丝通一下。

(4)、即使关闭蒸汽，蒸汽出口的水量仍然较大而且不停地排出，那是因为换热管损坏。解决方法：卸下换热管补焊或更换换热管。

现象2：罐体内水已经明显处于沸腾，而温度计显示较低的温度并一直不动，说明温度计失灵，应进行更换；

现象3：加热时听到罐体内有较大的蒸汽冲击水的“咕隆”声音，说明蒸汽换热管可能损坏，可打开顶盖（卸下顶盖前应做好定位记号），松开盘管与罐体连接的螺母（或法兰），取出盘管进行补焊，或更换换热盘管。

现象4、罐体漏水问题：打开罐体顶盖，卸下盘管，检查焊缝漏水点，用氩弧焊小电流进行补焊。或联系厂家维修。

现象5、溢流口一直出水：是因为进水浮球阀失灵导致进水关不住，解决方法：打开顶盖，卸下浮球，进行更换。

现象6、水一直没完没了沸腾：(1)、因电磁阀被蒸汽管道里的杂质卡住；(2)、电磁阀失灵，而导致蒸汽关不住。解决方法：(1)、不停开关蒸汽截止阀几次，将杂质冲走。(2)、更换电磁阀。(3)、如果电磁阀失灵，此时应将蒸汽和水系统都切换成手动模式运行：水满后手动关闭进水阀，水开后手动关闭蒸汽阀门。电磁阀正常工作后再将系统切换成自动模式运行。
